我们始终以“以质量打造品牌，严格管理创造较好企业，以服务广交四海朋友”为宗旨。自强不息，创新进取
山东中和重工机械有限公司坐落在山东省济宁市。自成立之日起就专注于钢筋数控加工领域的技术研发，技术服务，集智能钢筋加工设备研究、设计、制造、销售、售后于一体的企业。公司在发展过程中，不断引进吸收技术，坚持以技术为向导，研发为基础，服务为宗旨，以过硬的加工工艺，可靠的产品质量，完善的售后服务为客户提供智能钢筋加工场设备解决方案。
1、随着我国工业化、城市化进程的持续推进，劳动力素质逐渐改善，工人工资水平持续增长已成为必然趋势，这给长期以来依赖人口红利的施工企业带来了较大的成本压力，钢筋工人工资持续上升，使得数控钢筋加工装备替代传统手工加工及半自动机械加
钢筋成为必然趋势。
2、到目前为止，国内盖梁骨架片焊接工作99.99%以上都是由人工焊接完成。存在效率低下，质量不可控，工人劳动强度高与身体伤害严重。

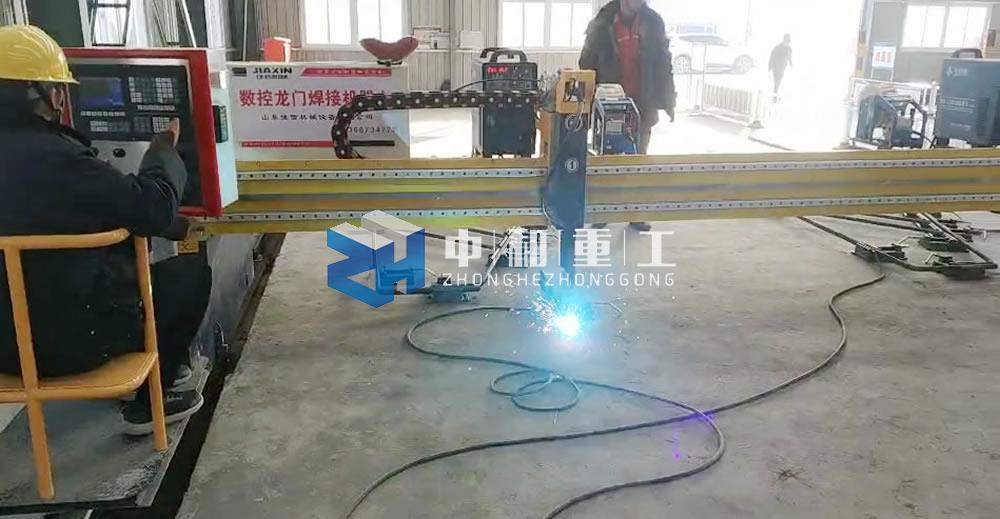

3、中和重工在这样的市场环境下研发出国内龙门式盖梁骨架片焊接机器人（型号：ZHGL-5000）

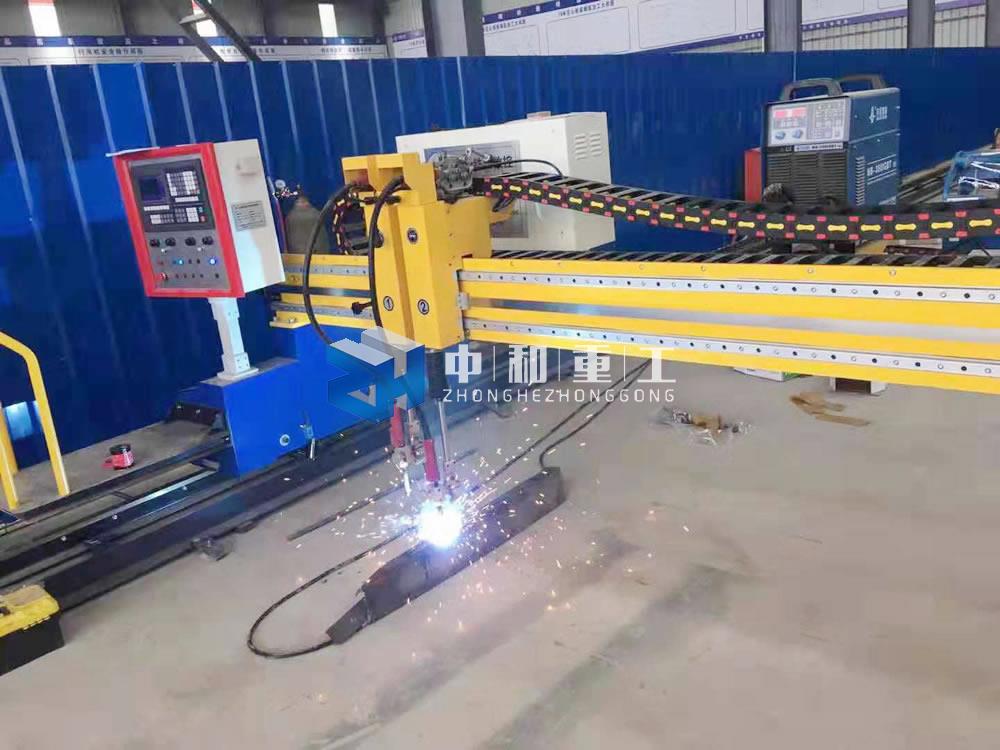

ZHGL-5000型盖梁骨架片焊接机器人特点与优势
1、独创的龙门式结构；机械结构合理，性能稳定与加长与维修方便；
2、双焊枪设计；成倍提高加工效率；
3、两套四件式定型模板设计；有效保证焊接精度与实现了机器不停的循环式加工模式；再次成倍提高了加工效率。
4、KRD开发的焊接机器人专用手持示教系统：操作简单，功能强大。
5、焊接模式支持：摆动焊\点焊\鱼纹焊等多种焊接模式。有效的保证焊接效果。
一、盖梁骨架片焊接机器人产品介绍
二、GL-5000型盖梁骨架片焊接机器人设备组成
1、Y轴行走轨道。
2、焊接机器人主机（含两套焊接系统）一套。
3、定型模板（根据项目图纸订做）默认两套。
三、盖梁骨架片焊接机器人安装条件
1、场地平整与硬化20cm以上、室内防雨。
2、电力要求：380V，50Hz，功率：30KW（含焊机）。
3、加工场地尺寸：宽6米长=***长骨架片长度*2+4米
四、盖梁骨架片焊接机器人常用耗材与易损件
1、二氧化碳气体（耗材）；
2、1.6mm焊丝（耗材）；
3、500二保焊机常用耗材与易损件；
技术参数：
|
序号 |
KGL-5000钢筋骨架片焊接机器人（龙门式） |
备注 | |
|
1 |
型号 |
KGL-5000-16/KGL-5000-30 |
可定制 |
|
2 |
本体轴数量 |
4轴 |
双Y轴 |
|
3 |
操控系统 |
4轴焊接机器人系统 |
视教编程 |
|
4 |
焊接平台有效宽 |
4500mm |
可定制 |
|
5 |
焊接平台有效长 |
14000mm /280000mm |
可定制 |
|
6 |
二保焊机 |
NB500*2台 |
机器人专用焊机 |
|
7 |
焊丝直径 |
0.8mm-1.6mm |
标配1.2mm焊丝 |
|
8 |
总功率 |
30KW |
包含焊机 |
|
9 |
外形尺寸 |
16000-30000mm*5600mm*1500mm |
长度随机型变化 |
|
10 |
电源 |
50Hz 380V |
三项五线 |
|
11 |
总质量 |
18-25T |
重量随机型变化 |
设备配置：
|
序号 |
项目名称 |
数量 |
备注 |
|
1 |
机器人本体（5000型 |
1台 |
装配在一起 |
|
2 |
控制柜总成 |
1套 | |
|
3 |
机器人专用二保焊机 |
2台 | |
|
4 |
控制电源线拖链 |
1套 |
含气管 |
|
5 |
精密导轨 |
16-30米 |
长度随机型变化 |
|
6 |
焊接平台（含平台钢板） |
14-28米 |
长度随机型变化 |
|
7 |
焊接夹具 |
100套 |
|
|
8 |
工具箱 |
1个 |
五、盖梁骨架片加工流程
1、根据设计图纸拆分成钢筋图样；
2、将每个钢筋图形用数控钢筋弯曲中心加工成型；
3、将弯曲成型的钢筋固定到1#与2#定型模板上。
4、启动焊接机器人焊接1#与2#骨架片，焊接同时将弯曲成型的钢筋固定到3#与4#定型模板上；机器不停，循环焊接。
